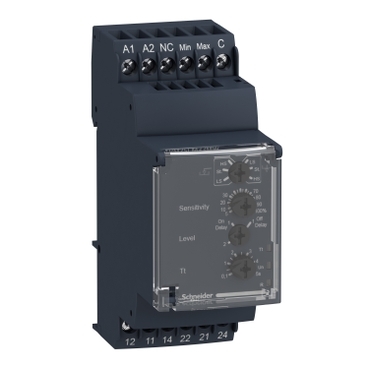

Наименование товара: РЕЛЕ КОНТРОЛЯ УРОВНЯ РЕЗИСТИВНЫЙ ВХОД RM35LM33MW
Производитель: Schneider electric
Основные характеристики | |
---|---|
Серия | Реле контроля Harmony |
Тип продукта | Level control relay |
Тип релейной защиты | Реле контроля уровня |
Наименование релейной защиты | RM35L |
параметры, контролируемые реле | Обнаружение резистивными датчиками |
time delay | Настраиваемый 0.1...5 с, +/- 10 % |
коммутационная способность, В·А | 1250 В·А |
минимальный коммутируемый ток | 10 мА в 5 V Постоянный ток |
макс. коммутируемый ток | 5 А пер./пост. тока |
power consumption | 5 В·А Переменный ток |
Диапазон измерения | 250 Ohm...1 MOhm |
Категория применения | AC-12 в соответствии с IEC 60947-5-1 AC-13 в соответствии с IEC 60947-5-1 AC-14 в соответствии с IEC 60947-5-1 AC-15 в соответствии с IEC 60947-5-1 DC-12 в соответствии с IEC 60947-5-1 DC-13 в соответствии с IEC 60947-5-1 |
Тип контактов | 2 переключающ. |
Дополнительные характеристики | |
---|---|
время сброса | 1750 мс |
макс. коммутируемое напряжение | 250 В пер./пост. тока |
[Un] rated nominal voltage | 24...240 В пер./пост. ток 50/60 Гц +/- 10 % |
пределы напряжения питания | 20,4…264 В пер./пост. ток |
operating voltage tolerance | - 15 % + 10 % Un |
power consumption | 1,5 Вт Постоянный ток |
выходные контакты | 2 переключающ. |
номинальный выходной ток | 5 А |
delay at power up | 0,6 с |
Точность измерения | +/- 10 % значения полной шкалы +/- 20 % диапазона полной шкалы |
повторяемость позиционирования | +/- 2 % для задержка |
погрешность измерения | 0,5 %/°C с изменением температуры |
шкала чувствительности | 0.25...5 kOhm LS (низкая чувствительность) 5...100 kOhm St (стандартная чувствительность) 50...1000 kOhm HS (высокая чувствительность) |
регулировка чувствительности | 5…100 % |
maximum supply current for sensors | 1 мА |
емкостное сопротивление кабеля | 1 нФ в HS (высокая чувствительность) для кабель датчика 2,2 нФ в St (стандартная чувствительность) для кабель датчика 4,7 нФ в LS (низкая чувствительность) |
Маркировка | CE : 73/23/EEC CE : EMC 89/336/EEC |
Категория перенапряжения | III в соответствии с IEC 60664-1 |
сопротивление изоляции | > 500 МОм в 500 В Постоянный ток между питанием и релейным выходом в соответствии с IEC 60255-5 > 500 МОм в 500 В Постоянный ток между измерением и релейным выходом в соответствии с IEC 60664-1 > 1 MOhm в 500 В Постоянный ток между питанием и измерением в соответствии с IEC 60255-5 > 500 МОм в 500 В Постоянный ток между питанием и релейным выходом в соответствии с IEC 60664-1 > 500 МОм в 500 В Постоянный ток между измерением и релейным выходом в соответствии с IEC 60255-5 > 1 MOhm в 500 В Постоянный ток между питанием и измерением в соответствии с IEC 60664-1 |
[Ui] номинальное напряжение изоляции | 250 В в соответствии с IEC 60664-1 |
рабочее положение | Любое положение Без ухудшения номинальных значений |
соединения – клеммы | Винтовые зажимы, 1 x 0,5...1 x 4 мм² (AWG 20...AWG 11) жесткий кабель Без наконечника Винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника Винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) гибкий С кабельным наконечником Винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24...AWG 12) гибкий С кабельным наконечником |
момент затяжки | 0,6…1 Н·м в соответствии с IEC 60947-1 |
материал корпуса | Самозатухающий пластик |
Локальная индикация | Реле ON: светодиод (желтый) Питание включено: светодиод (зеленый) Таймер вкл.: светодиод (желтый) |
Монтажная опора | 35 мм симметричная DIN-рейка в соответствии с EN/IEC 60715 |
Электрическая износостойкость | 100000 циклы |
Механическая износостойкость | 30000000 циклы |
рабочая частота | <= 360 операций/час полная нагрузка |
данные о безопасности и надежности | B10d = 170000 MTTFd = 182.6 лет |
Ширина | 35 мм |
Условия эксплуатации | |
---|---|
стойкость к кратковременным исчезновениям | 100 мс Постоянный ток 90 мс Переменный ток |
Электромагнитная совместимость | Стандартное излучение для промышленной среды в соответствии с EN/IEC 61000-6-4 Стандартн. излучение для жилых, коммерческих и небольш в соответствии с EN/IEC 61000-6-3 Стойкость к промышленной среде в соответствии с NF EN/IEC 61000-6-2 |
Стандарты | EN/IEC 60255-6 |
Сертификаты | CSA GL UL C-Tick ГОСТ |
Температура окружающей среды при хранении | -40…70 °C |
рабочая температура окружающей среды | -20…50 °C |
относительная влажность | 95 % в 55 °C в соответствии с МЭК 60068-2-30 |
Степень защиты IP | IP20 в соответствии с МЭК 60529 (зажимы) IP30 в соответствии с МЭК 60529 (корпус) |
Степень загрязнения | 3 в соответствии с IEC 60664-1 |
напряжение испытания изоляции | 2 кВ Переменный ток 50 Гц, 1 мин. в соответствии с IEC 60255-5 2 кВ Переменный ток 50 Гц, 1 мин. в соответствии с IEC 60664-1 |
Тип упаковки | |
---|---|
Тип упаковки 1 | PCE |
Кол-во единиц в упаковке | 1 |
Вес упаковки | 134,0 г |
Высота упаковки 1 | 4,7 см |
Ширина упаковки 1 | 7,8 см |
Длина упаковки 1 | 9,7 см |
Тип упаковки 2 | P06 |
Количество штук в упаковке 2 | 384 |
Вес упаковки 2 | 65,66 кг |
Высота упаковки 2 | 75 см |
Ширина упаковки 2 | 80 см |
Длина упаковки 2 | 60 см |
Тип упаковки 3 | S03 |
Количество штук в упаковке 3 | 48 |
Вес упаковки 3 | 7,411 кг |
Высота упаковки 3 | 30 см |
Ширина упаковки 3 | 30 см |
Длина упаковки 3 | 40 см |
Гарантия на оборудование | |
---|---|
Гарантия | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
