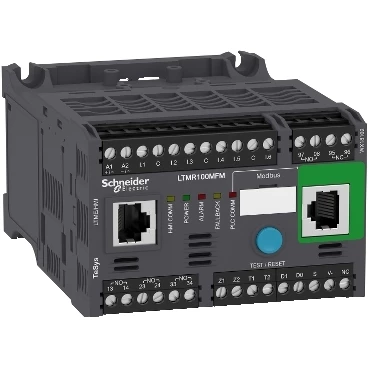

РЕЛЕ TESYS T MODBUS 5-100A 100-240VAC LTMR100MFM

Реле Tesys TModbus 5-100А 115-230Вac

Основные характеристики
Серия	TeSys
Наименование продукта	TeSys T
Краткое название устройства	LTMR
Тип продукта	Контроллер электродвигателя
Область применения	Контроль и мониторинг оборудования
Ток измерения	5…100 А
[Us] номинальное напряжение сети	100...240 В Переменный ток 50/60 Гц
Потребляемый ток	8...62.8 mA
пределы напряжения питания	93,5…264 В Переменный ток
Протокол порта передачи данных	Modbus
тип шины	Modbus 2х проводный RS 485 интерфейс, обращаться к 1...247, скорость передачи 1,2...19,2 Кбит/с, RJ45 с 2 экранированных витых пары Modbus 2х проводный RS 485 интерфейс, обращаться к 1...247, скорость передачи 1,2...19,2 Кбит/с, клеммный блок с 2 экранированных витых пары

Дополнительные характеристики
[Ui] номинальное напряжение изоляции	690 В в соответствии с EN/МЭК 60947-1 690 В в соответствии с CSA C22.2 № 14 690 В в соответствии с UL 508
[Up] номинальное импульсное выдерживаемое на	4 кВ питание, входы и выходы в соответствии с EN/IEC 60947-4-1 6 кВ цепь измерения тока или напряжения в соответствии с EN/IEC 60947-4-1 0,8 кВ цепь обмена данными в соответствии с EN/IEC 60947-4-1
выдерживаемое короткое замыкание	100 кА в соответствии с EN/IEC 60947-4-1
соответствующий номинал предохранителя	4 А GG для выход 0,5 А GG для Цепь управления
Тип защиты	Колебание нагрузки Защита от утечки тока Перегрузка (долгое время) Перезагрузка Зафиксированный ротор Тепловая защита Защита от тепловой перегрузки Изменение коэффициента мощности Защита от включения с обратной полярностью Обрыв фазы Фазный дисбаланс
Тип сети и машинной диагностики	Запись команд управления двигателем Пусковой ток и время Данные об истории Фазная неисправность и счетчики замыканий на землю Счетчик часов времени работы Оставшееся время работы до отключения по перегрузке Запись неисправностей Контекстная информация Запись событий Время ожидания после отключения перенапряжения
номер логического входа	6
входной ток	3,1 мА в 100 В 7,5 мА в 240 В
current state 0 guaranteed	Дискретный вход: 0...40 В и <= 15 mA для 25 ms
current state 1 guaranteed	Дискретный вход: 79...264 V и >= 2 мA для 25 ms
maximum output switching frequency	2 Hz
ток нагрузки	5 А в 250 V Переменный ток для логический выход 5 А в 30 V Постоянный ток для логический выход
допустимая мощность	480 VA (AC-15), Ie = 2 А, 500000 циклы (выход) 30 W (DC-13), Ie = 1,25 А, 500000 циклы (выход)
Максимальная частота коммутации	1800 цикл/ч
тип контактов	1 Н.О. + 1 Н.З. аварийный сигнал 3 НО
Тип измерения	Температура Короткое замыкание на землю Средний ток Дисбаланс тока Фазный ток I1, I2, I3 RMS
точность измерения	5...15 % измерение тока замыкания на землю встроенным ТТ 1 % напряжение (100...830 V) 3 % Коэффициент мощности 5 % измерение тока замыкания на землю внешним ТТ +/- 30 мин./год встроенные часы 0.02 Температура 5 % Активная и реактивная мощность 0.02 ток
Категория перенапряжения	III
шаг соединения	5,08 мм
соединения – клеммы	Цепь управления: разъем 1 кабель (-и) 0,25…2,5 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником Цепь управления: разъем 1 кабель (-и) 0,2…2,5 мм² (AWG 24…AWG 14)гибкий без наконечника Цепь управления: разъем 1 кабель (-и) 0,25…2,5 мм² (AWG 24…AWG 14)гибкий без наконечника Цепь управления: разъем 1 кабель (-и) 0,2…2,5 мм² (AWG 24…AWG 14)жесткий кабель без наконечника Цепь управления: разъем 2 кабель (-и) 0,2…1 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником Цепь управления: разъем 2 кабель (-и) 0,2…1,5 мм² (AWG 24…AWG 14)гибкий без наконечника Цепь управления: разъем 2 кабель (-и) 0,5…1,5 мм² (AWG 24…AWG 14)гибкий без наконечника Цепь управления: разъем 2 кабель (-и) 0,2…1 мм² (AWG 24…AWG 14)жесткий кабель без наконечника
Момент затяжки	Цепь управления: 0,5…0,6 Н·м Плоская отвертка 3 мм
Степень загрязнения	3
Электромагнитная совместимость	Электростатический разряд, 3 (8 кВ через воздух; 6 кВ при контакте) (EN/IEC 61000-4-2) Излучаемые РЧ поля, 3 (10 В/м) (EN/IEC 61000-4-3) Тест на стойкость к коммутационным помехам, уровень 3 (2 кВ) (EN/IEC 61000-4-4) Тест на стойкость к коммутационным помехам, уровень 4 (4 кВ) (EN/IEC 61000-4-4) Испытание на стойкость к провалам и кратковременным и (70 %, 500 мс) (EN/IEC 61000-4-11) Наведенные РЧ помехи (10 В/м) (EN/IEC 61000-4-6) Импульсные помехи (0,5 кВ) (EN/IEC 61000-4-5) Импульсные помехи (1 кВ) (EN/IEC 61000-4-5) Импульсные помехи (1 кВ) (EN/IEC 61000-4-5) Импульсные помехи (2 кВ) (EN/IEC 61000-4-5) Импульсные помехи (2 кВ) (EN/IEC 61000-4-5) Импульсные помехи (4 кВ) (EN/IEC 61000-4-5) Импульсные помехи (2 кВ) (EN/IEC 61000-4-5)
Ширина	91 мм
Высота	61 мм
Глубина	122,5 мм
Вес нетто	0,53 кг
Веб-службы	Web-сервер
Код совместимости	LTMR

Условия эксплуатации
Стандарты	IACS E10 IEC 60947-4-1 UL 508 EN 60947-4-1 CSA C22.2 № 14
Сертификаты	LROS (Lloyds register of shipping) UL ABS ATEX EAC CCC BV RINA DNV C-Tick RMRoS CSA GL NOM KERI
Защитное исполнение	12 x 24 ч циклов в соответствии с EN/IEC 60068-2-30 48 h в соответствии с EN/IEC 60070-2-11 TH в соответствии с EN/IEC 60068
Огнестойкость	650 °C в соответствии с EN/IEC 60695-2-12 960 °C в соответствии с UL 94
Рабочая температура окружающей среды	-20…60 °C
Температура окружающей среды при хранении	-40…80 °C
Рабочая высота	<= 2000 м без ухудшения рабочих характеристик
Механическая стойкость	Вибрации установлен на симметричной рейке: 1 Gn, 5...300 Гц в соответствии с EN/IEC 60068-2-6 Вибрации монтируемый на плате: 4 g (ном.), 5...300 Гц в соответствии с EN/IEC 60068-2-6 Удары половина ускорения синусоидальной волны: 15 g (ном.) в течении 11 мс в соответствии с EN/IEC 60068-2-27
Степень защиты IP	IP20

Тип упаковки
Тип упаковки 1	PCE
Кол-во единиц в упаковке	1
Вес упаковки	536 г
Высота упаковки 1	7,2 см
Ширина упаковки 1	10 см
Длина упаковки 1	13,6 см
Тип упаковки 2	S02
Количество штук в упаковке 2	10
Вес упаковки 2	5,586 кг
Высота упаковки 2	15 см
Ширина упаковки 2	30 см
Длина упаковки 2	40 см
