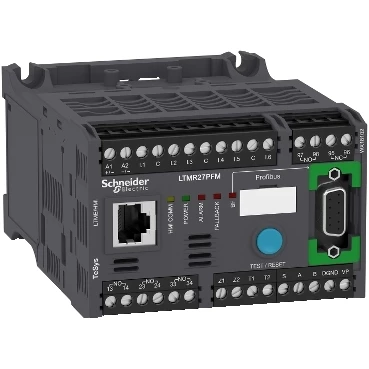

РЕЛ.TESYS TPROFIBUS 1.35-27A 115-230VAC LTMR27PFM

Реле Tesys tProfibus 1.35-27А 115-230Вac

Основные характеристики
Серия	TeSys
Наименование продукта	TeSys T
Краткое название устройства	LTMR
Тип продукта	Контроллер электродвигателя
Область применения	Контроль и мониторинг оборудования
Ток измерения	1,35…27 А
[Us] номинальное напряжение сети	100...240 В Переменный ток 50/60 Гц
Потребляемый ток	8...62.8 mA
пределы напряжения питания	93,5…264 В Переменный ток
Протокол порта передачи данных	Profibus DP
тип шины	Profibus DP полярн. 2-проводн. RS485 интерфейс, обращаться к 1...125, скорость передачи 9,6 Кбит/с...12 Mбит/с, SUB-D 9 с 2 экранированных витых пары, тип А Profibus DP полярн. 2-проводн. RS485 интерфейс, обращаться к 1...125, скорость передачи 9,6 Кбит/с...12 Mбит/с, клеммный блок с 2 экранированных витых пары, тип А

Дополнительные характеристики
[Ui] номинальное напряжение изоляции	690 В в соответствии с EN/МЭК 60947-1 690 В в соответствии с CSA C22.2 № 14 690 В в соответствии с UL 508
[Up] номинальное импульсное выдерживаемое на	4 кВ питание, входы и выходы в соответствии с EN/IEC 60947-4-1 6 кВ цепь измерения тока или напряжения в соответствии с EN/IEC 60947-4-1 0,8 кВ цепь обмена данными в соответствии с EN/IEC 60947-4-1
выдерживаемое короткое замыкание	100 кА в соответствии с EN/IEC 60947-4-1
соответствующий номинал предохранителя	4 А GG для выход 0,5 А GG для Цепь управления
Тип защиты	Колебание нагрузки Тепловая защита Зафиксированный ротор Защита от включения с обратной полярностью Фазный дисбаланс Защита от утечки тока Перегрузка (долгое время) Защита от тепловой перегрузки Перезагрузка Обрыв фазы Изменение коэффициента мощности
Тип сети и машинной диагностики	Фазная неисправность и счетчики замыканий на землю Данные об истории Контекстная информация Запись команд управления двигателем Счетчик часов времени работы Время ожидания после отключения перенапряжения Оставшееся время работы до отключения по перегрузке Запись неисправностей Пусковой ток и время Запись событий
номер логического входа	6
входной ток	3,1 мА в 100 В 7,5 мА в 240 В
current state 0 guaranteed	Дискретный вход: 0...40 В и <= 15 mA для 25 ms
current state 1 guaranteed	Дискретный вход: 79...264 V и >= 2 мA для 25 ms
maximum output switching frequency	2 Hz
ток нагрузки	5 А в 250 V Переменный ток для логический выход 5 А в 30 V Постоянный ток для логический выход
допустимая мощность	480 VA (AC-15), Ie = 2 А, 500000 циклы (выход) 30 W (DC-13), Ie = 1,25 А, 500000 циклы (выход)
Максимальная частота коммутации	1800 цикл/ч
тип контактов	1 Н.О. + 1 Н.З. аварийный сигнал 3 НО
Тип измерения	Средний ток Температура Короткое замыкание на землю Фазный ток I1, I2, I3 RMS Дисбаланс тока
точность измерения	5...15 % измерение тока замыкания на землю встроенным ТТ 1 % напряжение (100...830 V) 3 % Коэффициент мощности 5 % измерение тока замыкания на землю внешним ТТ +/- 30 мин./год встроенные часы 0.02 Температура 1 % ток 5 % Активная и реактивная мощность
Категория перенапряжения	III
шаг соединения	5,08 мм
соединения – клеммы	Цепь управления: разъем 1 кабель (-и) 0,25…2,5 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником Цепь управления: разъем 1 кабель (-и) 0,2…2,5 мм² (AWG 24…AWG 14)гибкий без наконечника Цепь управления: разъем 1 кабель (-и) 0,25…2,5 мм² (AWG 24…AWG 14)гибкий без наконечника Цепь управления: разъем 1 кабель (-и) 0,2…2,5 мм² (AWG 24…AWG 14)жесткий кабель без наконечника Цепь управления: разъем 2 кабель (-и) 0,2…1 мм² (AWG 24…AWG 14)гибкий с кабельным наконечником Цепь управления: разъем 2 кабель (-и) 0,2…1,5 мм² (AWG 24…AWG 14)гибкий без наконечника Цепь управления: разъем 2 кабель (-и) 0,5…1,5 мм² (AWG 24…AWG 14)гибкий без наконечника Цепь управления: разъем 2 кабель (-и) 0,2…1 мм² (AWG 24…AWG 14)жесткий кабель без наконечника
Момент затяжки	Цепь управления: 0,5…0,6 Н·м Плоская отвертка 3 мм
Степень загрязнения	3
Электромагнитная совместимость	Электростатический разряд, 3 (8 кВ через воздух; 6 кВ при контакте) (EN/IEC 61000-4-2) Излучаемые РЧ поля, 3 (10 В/м) (EN/IEC 61000-4-3) Тест на стойкость к коммутационным помехам, уровень 3 (2 кВ) (EN/IEC 61000-4-4) Тест на стойкость к коммутационным помехам, уровень 4 (4 кВ) (EN/IEC 61000-4-4) Испытание на стойкость к провалам и кратковременным и (70 %, 500 мс) (EN/IEC 61000-4-11) Наведенные РЧ помехи (10 В/м) (EN/IEC 61000-4-6) Импульсные помехи (0,5 кВ) (EN/IEC 61000-4-5) Импульсные помехи (1 кВ) (EN/IEC 61000-4-5) Импульсные помехи (1 кВ) (EN/IEC 61000-4-5) Импульсные помехи (2 кВ) (EN/IEC 61000-4-5) Импульсные помехи (2 кВ) (EN/IEC 61000-4-5) Импульсные помехи (4 кВ) (EN/IEC 61000-4-5) Импульсные помехи (2 кВ) (EN/IEC 61000-4-5)
Ширина	91 мм
Высота	61 мм
Глубина	122,5 мм
Вес нетто	0,53 кг
Веб-службы	Web-сервер
Код совместимости	LTMR

Условия эксплуатации
Стандарты	EN 60947-4-1 UL 508 IACS E10 CSA C22.2 № 14 IEC 60947-4-1
Сертификаты	BV CSA CCC EAC NOM KERI ABS RMRoS LROS (Lloyds register of shipping) UL RINA DNV GL C-Tick ATEX
Защитное исполнение	12 x 24 ч циклов в соответствии с EN/IEC 60068-2-30 48 h в соответствии с EN/IEC 60070-2-11 TH в соответствии с EN/IEC 60068
Огнестойкость	650 °C в соответствии с EN/IEC 60695-2-12 960 °C в соответствии с UL 94
Рабочая температура окружающей среды	-20…60 °C
Температура окружающей среды при хранении	-40…80 °C
Рабочая высота	<= 2000 м без ухудшения рабочих характеристик
Механическая стойкость	Вибрации установлен на симметричной рейке: 1 Gn, 5...300 Гц в соответствии с EN/IEC 60068-2-6 Вибрации монтируемый на плате: 4 g (ном.), 5...300 Гц в соответствии с EN/IEC 60068-2-6 Удары половина ускорения синусоидальной волны: 15 g (ном.) в течении 11 мс в соответствии с EN/IEC 60068-2-27
Степень защиты IP	IP20

Тип упаковки
Тип упаковки 1	PCE
Кол-во единиц в упаковке	1
Вес упаковки	532 г
Высота упаковки 1	7,2 см
Ширина упаковки 1	10 см
Длина упаковки 1	13,6 см
Тип упаковки 2	S02
Количество штук в упаковке 2	10
Вес упаковки 2	5,632 кг
Высота упаковки 2	15 см
Ширина упаковки 2	30 см
Длина упаковки 2	40 см
