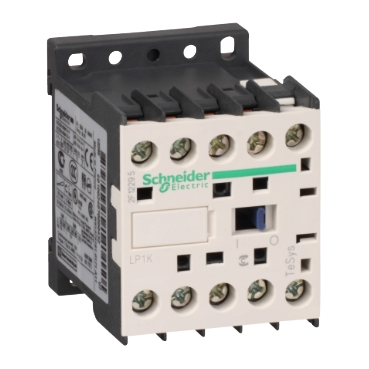

Наименование товара: LP1K0901FD - Контактор K 3P, 9A, НЗ, 110V DС
Производитель: Schneider electric
Применение: Автоматизация предприятия
| Основные характеристики | |
|---|---|
| Серия | TeSys K |
| Серия | TeSys |
| Тип продукта | Контактор |
| Краткое название устройства | LP1K |
| Применение контактора | Активная нагрузка Управление электродвигателем |
| Категория применения | AC-3 AC-4 AC-1 |
| Описание полюсов | 3P |
| Конфигурация главных контактов | 3 Н.О. |
| [Ie] номинальный рабочий ток | 20 А 50 °C) в <= 440 В Переменный ток AC-1 для Силовая цепь 9 А в <= 440 В Переменный ток AC-3 для Силовая цепь 16 А 70 °C) в 690 В Переменный ток AC-1 для Силовая цепь |
| Вспомогательные контакты | 1 Н.З. |
| Дополнительные характеристики | |
|---|---|
| Тип вспом. контактов | тип мгновенный 1 Н.З. |
| Пределы напряжения цепи управления | Находится в состоянии работы: 0,8...1,15 Uc 50 °C) Отпускание: 0,1...0,75 Uc 50 °C) |
| [Ui] номинальное напряжение изоляции | Силовая цепь: 600 В в соответствии с UL 508 Силовая цепь: 690 В в соответствии с IEC 60947-4-1 Цепь сигнализации: 690 В в соответствии с IEC 60947-4-1 Цепь сигнализации: 690 В в соответствии с IEC 60947-5-1 Цепь сигнализации: 600 В в соответствии с UL 508 Силовая цепь: 600 В в соответствии с CSA C22.2 № 14 Цепь сигнализации: 600 В в соответствии с CSA C22.2 № 14 |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ |
| Категория перенапряжения | III |
| Способ монтажа | Монтаж на панель Рейка |
| Огнестойкость | V1 в соответствии с UL 94 Требование 2 в соответствии с NF F 16-101 Требование 2 в соответствии с NF F 16-102 |
| Момент затяжки | 1,3 Н·м - винтовой зажим - с помощью отвертки Philips No 2 1,3 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм 1,3 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2 |
| [Ue] номинальное рабочее напряжение | Силовая цепь: 690 В Переменный ток 50/60 Гц Цепь сигнализации: <= 690 V Переменный ток 50/60 Гц |
| [Ith] условный тепловой ток на открытом возду | 20 А в <50 °C для Силовая цепь 10 А в <50 °C для цепь сигнализации |
| Номинальная включающая способность Irms | 110 А Переменный ток для Силовая цепь в соответствии с NF C 63-110 110 А Переменный ток для Силовая цепь в соответствии с ГОСТ IEC 60947 110 А Переменный ток для цепь сигнализации в соответствии с ГОСТ IEC 60947 |
| Номинальная отключающая способность | 110 А в 415 В в соответствии с ГОСТ IEC 60947 110 А в 440 В в соответствии с ГОСТ IEC 60947 80 А в 500 В в соответствии с ГОСТ IEC 60947 110 А в 220...230 V в соответствии с ГОСТ IEC 60947 110 А в 380...400 V в соответствии с ГОСТ IEC 60947 70 А в 660...690 В в соответствии с ГОСТ IEC 60947 |
| Соответствующий номинал предохранителя | 25 А gG в <= 440 В для Силовая цепь 25 А aM для Силовая цепь 10 А gG для цепь сигнализации в соответствии с ГОСТ IEC 60947 10 А gG для цепь сигнализации в соответствии с VDE 0660 |
| Среднее полное сопротивление | 3 мОм - Ith 20 А 50 Гц для Силовая цепь |
| пусковая мощность, Вт | 3 Вт 20 °C) |
| Потребляемая мощность при удержании, Вт | 3 Вт в 20 °C |
| Время работы | 30...40 мс включение катушки замыкание Н.О. контакта 10 мс отключение катушки и размыкание Н.О. контакта |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Механическая износостойкость | 10 млн. циклов |
| Максимальная частота коммутации | 3600 цикл/ч |
| Минимальный коммутируемый ток | 5 мА для цепь сигнализации |
| Минимальное коммутируемое напряжение | 17 В для цепь сигнализации |
| Сопротивление изоляции | > 10 МОм для цепь сигнализации |
| Высота | 58 мм |
| Ширина | 45 мм |
| Глубина | 57 мм |
| Вес нетто | 0,225 кг |
| Условия эксплуатации | |
|---|---|
| Сертификаты | UL CSA UKCA |
| Рабочая температура окружающей среды | -25…50 °C |
| Температура окружающей среды при хранении | -50…80 °C |
| Рабочая высота | 2000 м Без ухудшения номинальных значений |
| Тип упаковки | |
|---|---|
| Тип упаковки 1 | PCE |
| Кол-во единиц в упаковке | 1 |
| Вес упаковки | 216,0 г |
| Высота упаковки 1 | 6,5 см |
| Ширина упаковки 1 | 4,7 см |
| Длина упаковки 1 | 6,1 см |
| Тип упаковки 2 | S02 |
| Количество штук в упаковке 2 | 40 |
| Вес упаковки 2 | 9,095 кг |
| Высота упаковки 2 | 15 см |
| Ширина упаковки 2 | 30 см |
| Длина упаковки 2 | 40 см |
| Гарантия на оборудование | |
|---|---|
| Гарантия | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
