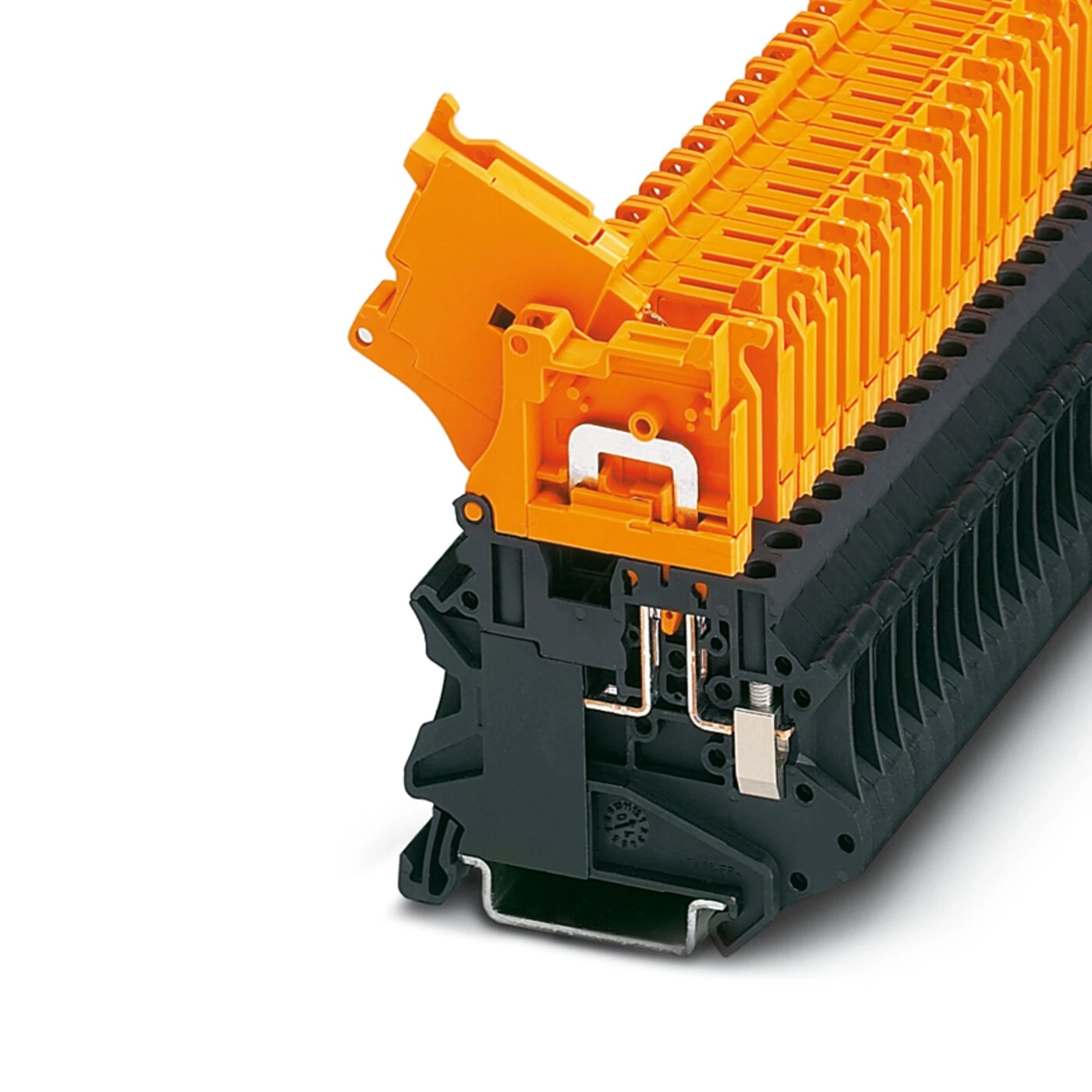

Наименование товара: 3046249 - Клемма с рычажными размыкателями UT 4-HEDI
Производитель: Phoenix Contact
Применение: Автоматизация предприятия
| Тип изделия | Клемма с размыкателем |
| Область применения | Железнодорожная индустрия |
| Машиностроение | |
| Производство комплектного оборудования | |
| Количество точек подключения | 2 |
| Количество рядов | 1 |
| Потенциалы | 1 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Расчетное импульсное напряжение | 6 кВ |
| Макс. мощность потерь при номинальных условиях | 1,02 Вт |
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 4 мм² |
| Резьба винтов | M3 |
| Момент затяжки | 0,6 ... 0,8 Нм |
| Длина снятия изоляции | 9 мм |
| Калиберная пробка | A4 |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Сечение жесткого провода | 0,14 мм² ... 6 мм² |
| Сечение проводника AWG | 26 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,14 мм² ... 6 мм² |
| Сечение гибкого проводника [AWG] | 26 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,14 мм² ... 4 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,14 мм² ... 4 мм² |
| 2 жестких провода одинакового сечения | 0,14 мм² ... 1,5 мм² |
| 2 гибких провода одинакового сечения | 0,14 мм² ... 1,5 мм² |
| 2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки | 0,14 мм² ... 1,5 мм² |
| 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой | 0,5 мм² ... 2,5 мм² |
| Номинальный ток | 20 A |
| Максимальный ток нагрузки | 20 A (для кабеля сечением 6 мм²) |
| Номинальное напряжение | 500 В |
| Номинальное сечение | 2,5 мм² |
| Ширина | 6,2 мм |
| Высота | 57,8 мм |
| Глубина на NS 35/7,5 | 73 мм |
| Глубина на NS 35/15 | 80,5 мм |
| Цвет | черный / оранжевый |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Испытание импульсным напряжением | |
| Результат | Испытание пройдено |
| Испытание на нагрев | |
| Требования, испытание на нагревание | Повышение температуры ≤ 45 K |
| Результат | Испытание пройдено |
| Рабочая электрическая прочность | |
| Испытательное напряжение, заданное значение | 1,89 кВ |
| Результат | Испытание пройдено |
| Механические данные | |
| Открытая боковая стенка | Нет |
| Механическая прочность | |
| Результат | Испытание пройдено |
| Крепление на носителе | |
| Результат | Испытание пройдено |
| Испытание на повреждение и расшатывание проводника | |
| Скорость вращения | 10 (+/- 2) об/мин. |
| Повороты | 135 |
| Сечение провода / масса | 0,14 мм²/0,2 кг |
| 4 мм²/0,9 кг | |
| 6 мм²/1,4 кг | |
| Результат | Испытание пройдено |
| Испытание игольчатым пламенем | |
| Время воздействия | 30 c |
| Результат | Испытание пройдено |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Тип монтажа | NS 35/7,5 |
| NS 35/15 |
