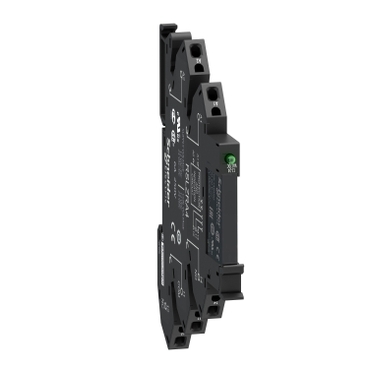

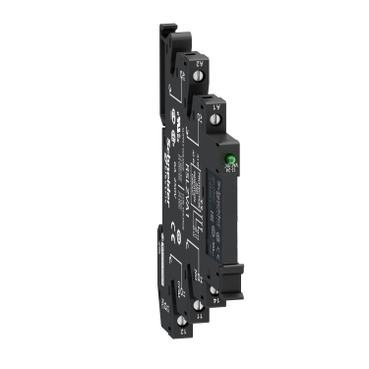

Наименование товара: RSL1PVBU - Комплект реле и розетки, винтовой, 24 В АС/DC
Производитель: Schneider electric
Применение: Автоматизация предприятия
| Основные характеристики | |
|---|---|
| Серия | Электромеханическое реле Harmony |
| Название серии | Промежуточное реле |
| Тип продукта | Pre-assembled plug-in relay with socket |
| Краткое название устройства | RSL |
| Тип контактов | 1 переключающ. |
| Работа контактов | Стандарт |
| [Uc] напряжение цепи управления | 24 В пост. ток |
| [Ithe] условный тепловой ток в закрытом корпус | 6 А в -40…55 °C |
| Светодиодный индикатор состояния | С |
| форма вывода | Плоский (типа PCB) |
| Дополнительные характеристики | |
|---|---|
| Режим фиксации | Пластиковая пружина сжатия |
| среднее сопротивление | 3390 Ом сеть: Постоянный ток в 23 °C +/- 10 % |
| [Ui] номинальное напряжение изоляции | 250 В в соответствии с EN/IEC 277 В в соответствии с cUL |
| [Up] номинальное импульсное выдерживаемое на | 6 кВ в соответствии с IEC |
| Материал контактов | Серебряный сплав (AgSnO2) |
| [Ie] номинальный рабочий ток | 6 А 1 переключающ. (AC-1/DC-1) в соответствии с IEC/UL |
| Минимальный коммутируемый ток | 100 мА |
| макс. коммутируемое напряжение | 277 В |
| Минимальное коммутируемое напряжение | 12 В |
| макс. коммутационная способность | 1500 VA 150 Вт |
| Минимальная коммутационная способность | 120 мВт |
| рабочая частота | <= 18000 циклов/час холостой ход <= 360 циклов/час под нагрузкой |
| Механическая износостойкость | 10000000 циклы |
| электрическая стойкость | 60000 циклов для резистивные загрузка, 6 А в 250 В, AC-1 |
| время работы | 5 мс сброс 12 мс |
| Маркировка | CE |
| категория защиты | RT III |
| уровни тестирования | Уровень А |
| Рабочее положение | Любое положение |
| Высота | 78,6 мм |
| Ширина | 6,2 мм |
| Глубина | 95 мм |
| Описание зажимов ISO n°1 | (A1-A2)CO (11-12-14)OC |
| минимальная партия для продажи | 10 |
| Вес нетто | 0,029 кг |
| ток нагрузки | 6 А в 250 В Переменный ток 0,5 мм монтажное расстояние |
| средн. потребление катушки в Вт | 0,17 Вт, Постоянный ток |
| порог напряжения отпускания | >= 0,05 Uc |
| расположение зажимов контактов | Отдельный |
| соединения – клеммы | Клеммные блоки с винтовыми зажимами, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) гибкий С кабельным наконечником Клеммные блоки с винтовыми зажимами, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) жесткий кабель Без наконечника |
| момент затяжки | < 0.5 Н.м для M2,5 винт(ы) |
| данные о безопасности и надежности | B10d = 60000 |
| Тип управления | Без кнопки |
| Способ монтажа | 35 мм симметричная DIN-рейка |
| Комплектация изделия | Изделие в сборе |
| Условия эксплуатации | |
|---|---|
| входное напряжение | 24 B пер./пост. тока (предел входного напряжения: 21,6...28,8 В) |
| Электрическая прочность изоляции | 1000 В Переменный ток между контактами 4000 В Переменный ток между катушкой и контактом |
| Стандарты | CSA C22.2 № 14 UL 508 EN/IEC 61810-1 |
| Сертификаты | UL ГОСТ CSA |
| Температура окружающей среды при хранении | -40…85 °C |
| Виброустойчивость | 10 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)10 циклов в нерабочем состоянии в соответствии с EN/IEC 60068-2-6 5 gn, амплитуда = +/- 1 mm (f = 10…150 Гц)10 циклов при работе в соответствии с EN/IEC 60068-2-6 |
| Степень защиты IP | IP40 в соответствии с EN/IEC 60529 |
| ударопрочность | 10 gn (продолжительность = 11 мс) для в рабочем режиме в соответствии с EN/IEC 60068-2-27 5 gn (продолжительность = 11 мс) для неработающий в соответствии с EN/IEC 60068-2-27 |
| рабочая температура окружающей среды | -40…55 °C |
| Тип упаковки | |
|---|---|
| Тип упаковки 1 | PCE |
| Кол-во единиц в упаковке | 1 |
| Вес упаковки | 28,0 г |
| Высота упаковки 1 | 0,5 см |
| Ширина упаковки 1 | 7,9 см |
| Длина упаковки 1 | 9,6 см |
| Тип упаковки 2 | BB1 |
| Количество штук в упаковке 2 | 10 |
| Вес упаковки 2 | 313,0 г |
| Высота упаковки 2 | 7 см |
| Ширина упаковки 2 | 8,7 см |
| Длина упаковки 2 | 10,3 см |
| Тип упаковки 3 | S03 |
| Количество штук в упаковке 3 | 300 |
| Вес упаковки 3 | 9,902 кг |
| Высота упаковки 3 | 30 см |
| Ширина упаковки 3 | 30 см |
| Длина упаковки 3 | 40 см |
| Гарантия на оборудование | |
|---|---|
| Гарантия | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
