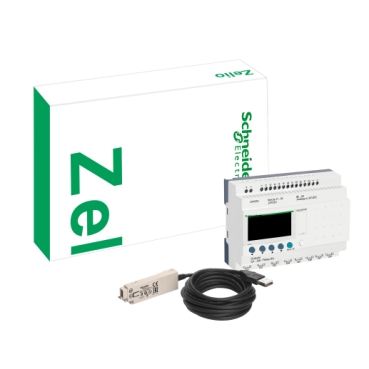

Наименование товара: SR3PACK2BD - ZELIO LOGIC комплект 26 входов/выходов =24 В
Производитель: Schneider electric
Применение: Автоматизация предприятия
| Основные характеристики | |
|---|---|
| Серия | Zelio Logic |
| Тип продукта | Модульные демонстрационные комплекты |
| количество дискретных входов | 16 в соответствии с EN/МЭК 61131-2 тип 1 |
| количество выходов | 10 релейных выхода |
| Дополнительные характеристики | |
|---|---|
| Состав комплекта | Кабель PC SR2USB01 для соединения с ПК SR3B261BD |
| кол-во вх/вых. | 26 |
| локальный дисплей | С |
| кол-во строк в программе или функциональных блоков | 120 с язык лестничных диаграмм LADDER программирование 0…200 с FBD программирование |
| время цикла | 6…90 мс |
| срок резервного хранения данных | 10 лет в 25 °C |
| погрешность хода часов | 12 минут в год в 0…55 °C 6 с/месяц в 25 °C |
| Проверки | (загрузка) памяти программ при каждом включении питания |
| номинальное напряжение питания [Us] | 24 В |
| Пределы напряжения питания | 19,2…30 В |
| maximum supply current | 190 мА (без модулей расширения) 300 мА (с расширениями) |
| рассеиваемая мощность, Вт | 10 Вт с расширениями 6 Вт без модулей расширения |
| защита от включения с обратной полярностью | С |
| Тип дискретного входа | Резистивные |
| напряжение дискретного входа | 24 V пост. тока |
| ток дискретного входа | 4 мА |
| частота счета | 1 кГц для дискретный вход |
| Предельный уровень коммутации напряжения в | >= 15 В для цепи дискретных входов I1...IA и IH...IR >= 15 В для IB...IG используется как цепь дискретного входа |
| Предельный уровень коммутации напряжения в | <= 5 В для цепи дискретных входов I1...IA и IH...IR <= 5 В для IB...IG используется как цепь дискретного входа |
| Гарантированное текущее состояние 1 | >= 1.2 mA (IB...IG используется как цепь дискретного входа) >= 2.2 mA (цепи дискретных входов I1...IA и IH...IR) |
| Гарантированное текущее состояние 0 | <= 0.5 мA (IB...IG используется как цепь дискретного входа) <= 0.75 mA (цепи дискретных входов I1...IA и IH...IR) |
| совместимость входа | 3-проводн. бесконтактные PNP датчики для дискретный вход |
| Количество аналоговых входов | 6 |
| Тип аналогового входа | Общий режим |
| Диапазон аналогового входа | 0...10 V 0...24 V |
| тип датчика температуры | NTC 10k в 25 °C NTC 1000k в 25 °C KTY81 210/220/221/222/250 Pt 500 |
| макс. допустимое напряжение | 30 V для цепь аналогового входа |
| Разрешение аналогового входа | 8 бит |
| значение младшего значащего бита | 39 mV для цепь аналогового входа |
| время преобразования | Время цикла интеллектуального реле для цепь аналогового входа |
| ошибка преобразования | +/- 5 % в 25 °C для цепь аналогового входа +/- 6,2 % в 55 °C для цепь аналогового входа |
| повторяемость позиционирования | +/- 2 % в 55 °C для цепь аналогового входа |
| рабочее расстояние | 10 м между станциями, с экранированным кабелем (датчик не развязан гальванически) для цепь аналогового входа |
| входной импеданс | 12 кОм для IB...IG используется как цепь аналогового входа 12 кОм для IB...IG используется как цепь дискретного входа 7.4 кОм для цепи дискретных входов I1...IA и IH...IR |
| пределы выходного напряжения | 24...250 V Пер. ток (релейный выход) 5...30 V Пост. ток (релейный выход) |
| тип контактов | Нет для релейный выход |
| выходной тепловой ток | 5 A для 2 выходов для релейный выход 8 A для 8 выходов для релейный выход |
| электрическая износостойкость | AC-12: 500000 циклы в 230 В, 1,5 А для релейный выход в соответствии с EN/IEC 60947-5-1 AC-15: 500000 циклы в 230 В, 0,9 А для релейный выход в соответствии с EN/IEC 60947-5-1 DC-12: 500000 циклы в 24 В, 1,5 А для релейный выход в соответствии с EN/IEC 60947-5-1 DC-13: 500000 циклы в 24 В, 0,6 А для релейный выход в соответствии с EN/IEC 60947-5-1 |
| коммутационная способность, мА | >= 10 мА в 12 В (релейный выход) |
| рабочая частота, Гц | 0,1 Гц (при Ie) для релейный выход 10 Гц (режим холостого хода) для релейный выход |
| Механическая износостойкость | 10000000 циклы для релейный выход |
| [Uimp] номинальное импульсное выдерживаемое н | 4 кВ в соответствии с EN/МЭК 60947-1 и EN/МЭК 60664-1 |
| часы | С |
| время срабатывания | 10 ms (из сост. 0 в сост. 1) для релейный выход 5 ms (из сост. 1 в сост. 0) для релейный выход |
| соединения – клеммы | Винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) полугибкий Винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) жесткий кабель Винтовые зажимы, 1 x 0,25...1 x 2,5 мм² (AWG 24…AWG 14) гибкий С кабельным наконечником Винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель Винтовые зажимы, 2 x 0,25...2 x 0,75 мм² (AWG 24...AWG 18) гибкий С кабельным наконечником |
| Момент затяжки | 0,5 Н·м |
| Категория перенапряжения | III в соответствии с EN/IEC 60664-1 |
| Вес нетто | 0,85 кг |
| Условия эксплуатации | |
|---|---|
| стойкость к кратковременным исчезновениям | 1 мс |
| Сертификаты | ГОСТ GL UL CSA C-Tick |
| Стандарты | EN/МЭК 61000-4-4 уровень 3 EN/IEC 61000-4-12 EN/IEC 60068-2-6 Fc EN/IEC 60068-2-27 Ea EN/IEC 61000-4-5 EN/МЭК 61000-4-6 уровень 3 EN/МЭК 61000-4-2 уровень 3 EN/IEC 61000-4-3 EN/IEC 61000-4-11 |
| Степень защиты IP | IP20 в соответствии с МЭК 60529 (клеммный блок) IP40 в соответствии с МЭК 60529 (передняя панель) |
| Характеристики окружающей среды | Директива по ЭМС в соответствии с EN/IEC 61000-6-2 Директива по ЭМС в соответствии с EN/IEC 61000-6-3 Директива по ЭМС в соответствии с EN/IEC 61000-6-4 Директива по ЭМС в соответствии с EN/МЭК 61131-2 зона B Директива по низковольтному оборудованию в соответствии с EN/IEC 61131-2 |
| помеха излучаемая/наведенная | Класс B в соответствии с EN 55022-11 группа 1 |
| Степень загрязнения | 2 в соответствии с EN/IEC 61131-2 |
| рабочая температура окружающей среды | -20…40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2 -20…55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2 |
| Температура окружающей среды при хранении | -40…70 °C |
| Высота над уровнем моря | 2000 м |
| maximum altitude transport | 3048 м |
| относительная влажность | 95 % без попадания конденсата или капель воды |
| Тип упаковки | |
|---|---|
| Тип упаковки 1 | PCE |
| Кол-во единиц в упаковке | 1 |
| Вес упаковки | 523,0 г |
| Высота упаковки 1 | 6,2 см |
| Ширина упаковки 1 | 15,5 см |
| Длина упаковки 1 | 23,5 см |
| Тип упаковки 2 | S03 |
| Количество штук в упаковке 2 | 10 |
| Вес упаковки 2 | 5,714 кг |
| Высота упаковки 2 | 30 см |
| Ширина упаковки 2 | 30 см |
| Длина упаковки 2 | 40 см |
| Гарантия на оборудование | |
|---|---|
| Гарантия | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
