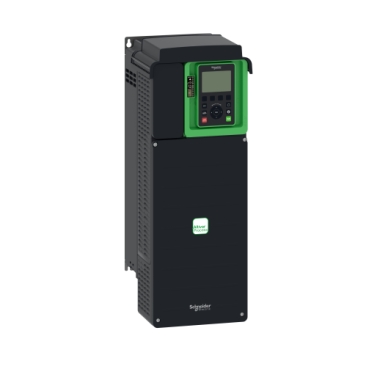

ATV930D45N4 - Частотный преобразователь ALTIVAR ATV930 45/37кВт 380В 3ф

ATV930D45N4 - Частотный преобразователь ALTIVAR ATV930 45/37кВт 380В 3ф

Код товара: ATV930D45N4
Артикул: ATV930D45N4
0 отзывов

Наименование товара: ATV930D45N4 - Частотный преобразователь ALTIVAR ATV930 45/37кВт 380В 3ф

Производитель: Schneider electric

Серия: Altivar Process 930

Мощность (кВт): 45

Напряжение,В: 380

Ток, Iном.: 88

Гарантия 12 месяцев
Товар сертифицирован
Цена
416 328 р. с НДС
Под заказ
Преобразователь частоты ATV930 для асинхронных двигателей торговой марки Schneider Electric. Серия преобразователей частоты Altivar Process 930 разработана для получения максимальной производительности оборудования в сочетании с исключительными алгоритмами управления двигателями и возможностями интеграции в системы управления и контроля. Предлагаются специализированные прикладные функции для оборудования, применяемого в различных отраслях промышленности: нефтегазовой промышленности, металлургия, пищевая промышленность, насосные, вентиляционные и компрессорные установки.

Применение: Автоматизация предприятия

Основные характеристики
СерияAltivar Process ATV900
Область примененияПромышленное использование
Тип продуктаПреобразователь частоты
Назначение продуктаСинхронные двигатели
Асинхронные электродвигатели
Специальная область применения продуктаProcess for industrial
ИсполнениеСтандартное исполнение
С тормозным прерывателем
число фаз сети3 фазы
Исполнение монтажаДля монтажа на стену
Протокол порта передачи данныхEthernet/IP
Modbus serial
Modbus TCP
[Us] номинальное напряжение сети380...480 В - 15...10 %
мощность двигателя, кВт45,0 кВт для нормальная нагрузка
37,0 кВт для тяжелых условий
мощность двигателя, л.с.60,0 лс для нормальная нагрузка
50,0 лс для тяжелых условий
непрерывный выходной ток88 А в 4 kHz для нормальная нагрузка
74,5 А в 4 kHz для тяжелых условий
фильтр помехВстроен
With EMC plate option
степень защиты IPIP21
степень защитыUL тип 1
опциональный модульСлот A: модуль соединения для Profibus DP V1
Слот A: модуль соединения для Profinet
Слот A: модуль соединения для DeviceNet
Слот A: модуль соединения для EtherCAT
Слот A: модуль соединения для шлейф CANopen RJ45
Слот A: модуль соединения для CANopen SUB-D 9
Слот A: модуль соединения для CANopen винтовые зажимы
Слот А/слот B/слот C: модуль расширения с дискретными и аналоговыми вх/вых
Слот А/слот B/слот C: модуль расширения выходных реле
Слот B: 5/12 В интерфейсная плата для цифрового энкодера
Слот B: интерфейсная плата для аналогового энкодера
Слот B: интерфейсная плата для резольвера
модуль соединения для Ethernet Powerlink
количество предустановленных скоростей16 предустановленных скоростей
Профиль управления асинхронным электродвиПостоянный стандартный момент
Режим оптимизированного момента
Переменный стандартный момент
профиль управления синхронным двигателемЭлектродвигатель с постоянными магнитами
Синхронно-реактивный двигатель
Максимальная выходная частота599 Гц
частота коммутации2...16 kHz регулируем.
4...16 kHz с понижающим коэффициентом
номинальн. частота коммутации4 кГц
линейный ток79,8 А в 380 В (нормальная нагрузка)
67,1 А в 380 В (тяжелых условий)
69,1 А в 480 В (нормальная нагрузка)
59,0 А в 480 В (тяжелых условий)
полная мощность57,4 кВ·А в 480 В (нормальная нагрузка)
49,1 кВ·А в 480 В (тяжелых условий)
макс. переходной ток105,6 А в течение 60 с (нормальная нагрузка)
111,8 А в течение 60 с (тяжелых условий)
Частота сети50...60 Гц
предполагаемый линейный Isc50 кА
Дополнительные характеристики
количество дискретных входов10
тип дискретного входаDI1...DI8 программируемый, 24 V пост. тока (<= 30 V), полное сопротивление: 3.5 кОм
DI7, DI8 программируемый в качестве импульсного входа: 0…30 кГц, 24 V пост. тока (<= 30 V)
STOA, STOB безопасное выключение крутящего момента, 24 V пост. тока (<= 30 V), полное сопротивление: > 2,2 кОм
количество дискретных выходов2
тип дискретного выходаЛогический выход DQ+ 0…1 кГц <= 30 V пост. ток 100 мА
Программируется как импульсный выход DQ+ 0…30 кГц <= 30 V пост. ток 20 мА
Логический выход DQ- 0…1 кГц <= 30 V пост. ток 100 мА
Количество аналоговых входов3
Тип подключенияAI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 30 кОм, разрешение 12 бит
AI1, AI2, AI3 ток, задаваемый программным способом: 0...20 мA/4...20 мA, полное сопротивление: 250 Ом, разрешение 12 бит
Количество аналоговых выходов2
тип аналогового выходаНапряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит
Ток, задаваемый программным способом AQ1, AQ2: 0...20 mA полное сопротивление 500 Ом, разрешение 10 бит
номер релейного выхода3
тип релейного выходаЗадаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы
Задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 1000000 циклы
Задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 1000000 циклы
макс. коммутируемый токРелейный выход R1 в резистивные загрузка, cos phi = 1: 3 А в 250 В пер. ток
Релейный выход R1 в резистивные загрузка, cos phi = 1: 3 А в 30 В пост. ток
Релейный выход R1 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 А в 250 В пер. ток
Релейный выход R1 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 А в 30 В пост. ток
Релейный выход R2, R3 в резистивные загрузка, cos phi = 1: 5 А в 250 В пер. ток
Релейный выход R2, R3 в резистивные загрузка, cos phi = 1: 5 А в 30 В пост. ток
Релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 А в 250 В пер. ток
Релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0,4 и L/R = 7 мс: 2 А в 30 В пост. ток
минимальный коммутируемый токРелейный выход R1, R2, R3: 5 мА в 24 В пост. ток
Физический интерфейсEthernet
2х проводный RS 485
Тип присоединения2 RJ45
1 RJ45
способ доступаВедомый Modbus TCP
Скорость передачи10, 100 Mбит
4.8 kbps
9600 бит/с
19200 bit/s
кадр передачиRTU
кол-во адресов1…247
формат данных8 бит, конфигурируемая проверка на чётность-нечётность
тип смещенияБез импеданса
4 quadrant operation possibleИстина
программы ускорения и замедленияЛинейная регулируемая от 0,01 ... 9999 с
компенсация проскальзывания вала двигателАвтоматически при любой нагрузке
Регулируем.
Недоступно для электродвигателей с постоянными магни
Может подавляться
торможение до остановкиПри помощи прикладывания постоянного тока
Тормозной прерыватель включенИстина
Максимальный входной ток79,8 А
Максимальное выходное напряжение480,0 В
relative symmetric network frequency tolerance5 %
Ток при высокой перегрузке74,5 А
Ток при низкой перегрузке88,0 А
рассеиваемая мощность, ВтЕстественная конвекция: 121 Вт в 380 В, частота переключения 4 кГц
Принудительная конвекция: 943 Вт в 380 В, частота переключения 4 кГц
с функцией безопасности "безопасное ограниИстина
с функцией безопасности "безопасное управлИстина
с функцией безопасности "безопасный управлЛожь
с функцией безопасности "безопасное позициЛожь
с функцией безопасности "безопасная програЛожь
с функцией безопасности "безопасный монитоЛожь
с функцией безопасности "Безопасный останоИстина
с функцией безопасности "Безопасный останоЛожь
с функцией безопасности "Безопасное снятияИстина
с функцией безопасности "безопасное ограниЛожь
с функцией безопасности "безопасное направЛожь
тип защитыТепловая защита: двигатель
Защитное отключение двигателя при превышение вращате: двигатель
Исчезновение фазы двигателя: двигатель
Тепловая защита: привод
Защитное отключение двигателя при превышение вращате: привод
Превышение температуры: привод
Сверхток между выходной фазой и землей: привод
Перегрузка по выходному напряжению: привод
Защита от короткого замыкания: привод
Исчезновение фазы двигателя: привод
Перенапряжение на шине пост. тока: привод
Повышенное напряжение линии питания: привод
Повышенное напряжение питания: привод
Значительное уменьшение напряжения линии питания: привод
Превышение скорости: привод
Откл. в цепи управления: привод
Количество в одном комплекте1
Ширина226 мм
Высота673 мм
Глубина274 мм
Вес нетто28,7 кг
электрическое соединениеУправление: винтовой зажим 0,5...1,5 мм²/AWG 20...AWG 16
Со стороны линии: винтовой зажим 35...50 мм²/AWG 2…AWG 1
Двигатель: винтовой зажим 50 mm²/AWG 1
Звено постоянного тока: винтовой зажим 35...50 мм²/AWG 3…AWG 1
скорость передачи10, 100 Мбит/с для Ethernet IP/Modbus TCP
4,8, 9,6, 19,2, 38,4 кб/с для Modbus serial
режим обменаПолудуплекс, полный дуплекс, автоопределение Ethernet IP/Modbus TCP
формат данных8 бит, конфигурируемая проверка на чётность-нечётность для Modbus serial
тип смещенияБез импеданса для Modbus serial
кол-во адресов1…247 для Modbus serial
питаниеВнешний источник питания для дискретных входов: 24 В постоянный ток (19…30 В), <1,25 мА, тип защиты: защита от перегрузки и короткого замыкания
Внутреннее питание для регулировочного потенциометра: 10.5 В постоянный ток +/- 5 %, <10 мА, тип защиты: защита от перегрузки и короткого замыкания
Внутренний источник питания для дискретных входов и в: 24 В постоянный ток (21…27 В), <200 мА, тип защиты: защита от перегрузки и короткого замыкания
Локальная индикацияЛокальная диагностика: 3 светодиод (одно/двух цветный)
Состояние встроенной связи: 5 светодиод (двухцветный)
Состояние коммуникационного модуля: 2 светодиод (двухцветный)
Наличие напряжения: 1 светодиод (красный)
совместимость входаDI1...DI8: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2
DI7, DI8: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68
STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2
тип дискретных входовПоложительная логика (источник) (DI1...DI8), < 5 В (состояние 0), > 11 В (состояние 1)
Отрицательная логика (приемник) (DI1...DI8), > 16 В (состояние 0), < 10 В (состояние 1)
Положительная логика (источник) (DI7, DI8), < 0.6 В (состояние 0), > 2.5 В (состояние 1)
Положительная логика (источник) (STOA, STOB), < 5 В (состояние 0), > 11 В (состояние 1)
длительность выборки2 мс +/- 0,5 мс (DI1...DI8) - дискретный вход
5 мс +/- 1 ms (DI7, DI8) - импульсный ввод
1 мс +/- 1 ms (AI1, AI2, AI3) - аналоговый вход
5 мс +/- 1 ms (AQ1, AQ2) - аналоговый выход
точность+/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход
+/- 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход
ошибка линеаризацииAI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход
AQ1, AQ2: +/- 0,2 % для аналоговый выход
время обновленияРелейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
изоляцияМежду зажимами питания и управления
Условия эксплуатации
Рабочая высота<= 1000 м Без ухудшения номинальных значений
1000…4800 м с уменьшением номинального тока на 1 % при увеличении в
Рабочее положениеВертикальный +/- 10 градусов
Сертификаты
Доставка курьером

В пределах города Воронеж, доставка осуществляется собственным автотранспортом, бесплатно 5 дней в неделю с понедельника по пятницу, при сумме заказа свыше 50 000 рублей.

Для доставки на меньшую сумму, необходимо связаться с персональным менеджером и подтвердить необходимость доставки.

Доставка по России и странам ближнего зарубежья!

Мы работаем с несколькими службами курьерской доставки (Деловые линии, СДЭК, ПЭК, DPD).

Доставка до терминала транспортной компании осуществляется бесплатно.

Рассчитать срок и стоимость доставки можно на официальном сайте грузоперевозчика:


Самовывоз

При выборе данного типа получения товара, Вы сможете забрать заказ самостоятельно или через доверенное лицо в офисе по адресу г. Воронеж, ул. Остужева, д. 45д

Дату и время самовывоза необходимо согласовывать с персональным менеджером.

По безналичному расчету при наличии договора

На каждую отгрузку Вам будет оформляться весь пакет необходимых отгрузочных документов. Основным преимуществом данного метода работы является значительное упрощение процедуры формирования, изменения и отгрузки заказов. При этом значительно упрощается документооборот, а вопросы, связанные с осуществлением закупок, решаются более оперативно и гибко.


По счету, без заключения договора

После выставления счета выбранный Вами товар резервируется на 3 календарных дня, включая день выписки счета. При оплате заказа в назначении платежа необходимо указать номер счета. Отгрузка осуществляется только после поступления 100% предоплаты по счету. После совершения покупки Вам будет выдан полный пакет отгрузочных документов.


Общие правила предоставления гарантийного обслуживания

На всю продукцию интернет-магазина предоставляется гарантия производителей. Гарантийное обслуживание осуществляется в официальных сервисных центрах производителей. Гарантийным обслуживанием является бесплатное устранение недостатков продукции, возникших по вине изготовителя, при условии соблюдения покупателем правил хранения, транспортировки и эксплуатации, которые установлены изготовителем.

Срок гарантийного обслуживания зависит от вида продукции и конкретного производителя. Бесплатный гарантийный ремонт осуществляется только в том случае, если изделие будет признано неисправным по причине заводского дефекта, и только в течение срока, указанного в гарантийном талоне.

Гарантийное обслуживание не предоставляется в следующих случаях:

Повреждены защитные знаки компании-производителя;

Серийные номера на изделиях не соответствуют сведениям, обозначенным в гарантийном талоне;

Присутствуют следы ремонта изделия неуполномоченными лицами с нарушением требований производителя и норм техники безопасности;

Дефекты вызваны изменениями вследствие нарушения правил эксплуатации, а также правил и условий установки, подключения, адаптации под местные технические условия покупателя, хранения и транспортировки;

Изделие повреждено вследствие обстоятельств непреодолимой силы (пожаров, наводнений, землетрясений, замыкания электропроводки и т.д.);

Товар имеет выраженные механические или электрические повреждения;

Повреждение вызвано попаданием внутрь изделия посторонних предметов, веществ, жидкостей, насекомых или животных;

Были использованы расходные материалы, не соответствующие требованиям эксплуатации.

Особенности возврата товара для юридических лиц

Договорные отношения между продавцом (поставщиком) и покупателем-юридическим лицом регулируются нормами Гражданского кодекса РФ (параграф 3, гл. 30 «Поставка товаров»).

Пункт 1 ст. 513 ГК РФ предусматривает обязанность покупателя совершить все необходимые действия, обеспечивающие принятие товаров, поставленных в соответствии с договором поставки. Покупатель обязан принять товар в порядке, установленном правовыми актами и обычаями делового оборота при условии подписания спецификации на партию товара, в которой согласованы все существенные условия поставки. Покупать не вправе отказаться от приемки товара, соответствующего условиям договора.

В случае отказа покупателя от принятия поставленного товара у поставщика сохраняется право на обращение в суд с требованием обязать покупателя принять поставленный товар, соответствующий условиям договора.

У юридического лица отсутствуют основания для возврата товара, если иное не предусмотрено договором в случае, если продавец соблюдает следующие нормы:

Товар и документы на него передаются свободными от прав третьих лиц (ст. 460 ГК РФ);

Продавец обязан соблюсти условия о количестве (ст. 466 ГК РФ) и ассортименте товаров (ст; 468 ГК РФ);

Продавец несёт ответственность за передачу некомплектного товара (ст. 480 ГК РФ), а также товара без тары / упаковки либо в ненадлежащей таре / упаковке (ст. 475 ГК РФ).


Отзывы о товаре

Всего 0 отзывов

Написать отзыв

Написать отзыв

    Добавить файлЗаменить файл
    Отправить запрос
    Подобрать аналог

    Похожие товары

    Арт. VW3A8306RC
    Код товара: VW3A8306RC
    В наличии
    Основной склад 24 шт.
    Цена
    705,25 р.
    Арт. ATV610D18N4
    Код товара: ATV610D18N4
    В наличии
    Основной склад 10 шт.
    Цена
    176 563,20 р.
    Арт. ATV610D15N4
    Код товара: ATV610D15N4
    В наличии
    Основной склад 6 шт.
    Цена
    167 584,56 р.
    Арт. ATV630D37N4
    Код товара: ATV630D37N4
    В наличии
    Основной склад 6 шт.
    Цена
    360 550,08 р.
    Арт. ATV610D37N4
    Код товара: ATV610D37N4
    В наличии
    Основной склад 5 шт.
    Цена
    345 602,40 р.
    Арт. ATV610D30N4
    Код товара: ATV610D30N4
    В наличии
    Основной склад 5 шт.
    Цена
    244 429,68 р.
    Арт. ATV610D11N4
    Код товара: ATV610D11N4
    В наличии
    Основной склад 5 шт.
    Цена
    137 313 р.
    Арт. ATV630D22N4
    Код товара: ATV630D22N4
    В наличии
    Основной склад 4 шт.
    Цена
    268 656,96 р.
    Главная
    Поиск
    Контакты
    Телефон

    (Отдел продаж, звонки по России бесплатно): +7 (800) 555-93-75
    : +7 (473) 233-00-49

    Адрес

    г. Воронеж, ул. Московский пр-т дом 97, офис 362


    Обратная связь

    Запоните форму обратной связи и мы свяжемся с вами в ближайшее время.

    Мы используем cookie. Это позволяет нам анализировать взаимодействие посетителей с сайтом и делать его лучше. Продолжая пользоваться сайтом, вы соглашаетесь с использованием файлов cookie.
    Обработка персональных данных
