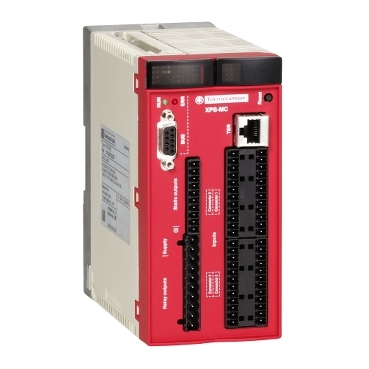

Наименование товара: XPSMC32ZP - Модуль безопасности 32 входа, Profibus
Производитель: Schneider electric
Применение: Автоматизация предприятия
| Основные характеристики | |
|---|---|
| Серия | Автоматизированная система безопасности Preventa |
| Тип продукта | Конфигурируемый контроллер безопасности |
| наименование модуля защиты | XPSMC |
| категория безопасности применения | Категория 4 максимум в соответствии с EN 954-1/EN/ISO 13849-1 Максимальн. PLE в соответствии с EN/ISO 13849-1 Максимум SIL 3 в соответствии с IEC 61508 |
| тип пуска | Задаваем. |
| Стандарты | EN 954-1/EN/ISO 13849-1 EN/IEC 61496-1 IEC 61508 EN/IEC 60204-1 EN 1760-1/ISO 13856-1 EN 574/ISO 13851 EN/IEC 60947-5-1 |
| Сертификаты | CSA UL TÜV |
| Номинальное напряжение питания [Us] | 24 В пост. ток - 20...20 % |
| Количество входов | 32 |
| протокол порта обмена данными | Modbus с 1 RJ45 порт(ы), последовательный канал, скорость передачи: 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с or 19200 бит/с Profibus с 1 розетка SUB-D 9-конт. порт(ы), последовательный канал, скорость передачи: 12 Mbps |
| уровень безопасности | Can reach PL e/category 4 в соответствии с EN 954-1/EN/ISO 13849-1 Может достигать SIL 3 в соответствии с IEC 61508 |
| Дополнительные характеристики | |
|---|---|
| функция модуля | Динамический мониторинг гидравлических клапанов линейного пресса Зажим с эксцентриком Контроль авар. останова, с или без задержки срабатыван., 1 или 2-канальная схема Контроль переключателей блокировки, 2 или 3 контакта Контроль педального выключателя Контроль ограждения прессов для литья под давлением и выдувных машин Контроль ограждения с 1 или 2 концевыми выключателями Гидравлический пресс Контроль магнитного выключателя Контроль аварийного останова эксцентрикового пресса в верхн. мертв. точке Функция временной отмены защиты с помощью фотобарьеров Позиционный переключатель Мониторинг сенсорного мата Задержки срабатывания защиты Монитор для контроля поломки вала/цепи Обнаружение нулевой скорости Контроль фотобарьера категория 4 в соответствии с EN/IEC 61496 Управление двумя руками категория 3 в соответствии с EN 574/ISO 13851 |
| время синхронизации между входами | В зависимости от выбранной конфигурации |
| потребляемая мощность | 12 Вт |
| Тип защиты входа | Внешний предохранитель 16 А |
| [Uc] напряжение цепи управления | 28,8 В |
| maximum line resistance | 100 Ом <2000 м |
| тип выхода | 2 реле, 2 Н.О. контакта (4 Н.О. всего) цепь(и) Полупроводниковых выхода, 6 цепь(и), беспотенциальный |
| отключающая способность | 180 В·А удержание AC-15 C300 релейный выход 1800 В·А бросок AC-15 C300 релейный выход |
| отключающая способность | 2 А в 24 В для цепь дискретного выхода 1,5 А в 24 В (DC-13) постоянная времени: 50 мс для релейный выход |
| выходной тепловой ток | 4 A одновременно для обоих выходов 6 A через 1 выход и 2 A через другой для релейный выход |
| [Ith] условный тепловой ток на открытом воздухе | 16 А для релейный выход 6,5 А для цепь дискретного выхода |
| соответствующий номинал предохранителя | 16 А gL для Блок питания 4 А gL для релейный выход 6 А быстродействующий для релейный выход |
| минимальный выходной ток | 10 мА для релейный выход |
| минимальное выходное напряжение | 17 В для релейный выход |
| время срабатывания | Задаваем.: 20 или 30 мс с ПО XPSMCWIN |
| [Ui] номинальное напряжение изоляции | 300 В (степень загрязнения 2) в соответствии с МЭК 60647-5-1, DIN VDE 0110 часть 1 |
| [Up] номинальное импульсное выдерживаемое напряжение | 4 кВ категория перенапряжения III в соответствии с МЭК 60647-5-1, DIN VDE 0110 часть 1 |
| Способ доступа | Ведомый |
| размер данных для обмена | 14 слов |
| кол-во адресов | 1…125 для Profibus 1…247 для Modbus |
| четность | Четный для Modbus Нет для Modbus Нечетный для Modbus |
| формат данных | 1 стартовый бит/8 бит данных 1 стоповый бит четный или нечетный 2 стоповых бита без четности Режим RTU (удаленный терминал) |
| поддерживаемая функция шины | 1: 8 бит вых. данных/32 бита вх. данных 2: 32 бит вх. данных/8 бит вых. данных 3: информация и сообщения об ошибках |
| Локальная индикация | 48 светодиодов |
| Способ монтажа | Монтажная плата |
| Глубина | 153 мм |
| Высота | 151,5 мм |
| Ширина | 74 мм |
| Вес нетто | 0,84 кг |
| Условия эксплуатации | |
|---|---|
| Степень защиты IP | IP20 в соответствии с EN/IEC 60529 |
| Рабочая температура окружающей среды | -10…55 °C |
| Температура окружающей среды при хранении | -25…85 °C |
| Тип упаковки | |
|---|---|
| Тип упаковки 1 | PCE |
| Кол-во единиц в упаковке | 1 |
| Вес упаковки | 1,279 кг |
| Высота упаковки 1 | 9,5 см |
| Ширина упаковки 1 | 18 см |
| Длина упаковки 1 | 26 см |
| Тип упаковки 2 | S04 |
| Количество штук в упаковке 2 | 6 |
| Вес упаковки 2 | 8,305 кг |
| Высота упаковки 2 | 30 см |
| Ширина упаковки 2 | 40 см |
| Длина упаковки 2 | 60 см |
| Гарантия на оборудование | |
|---|---|
| Гарантия | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
