VFD220C43A-21 - Частотный преобразователь (22 кВт 3ф 400 В), встроенный тормозной ключ

Преобразователь частоты (22кВт 3ф 400В), встроенный тормозной ключ

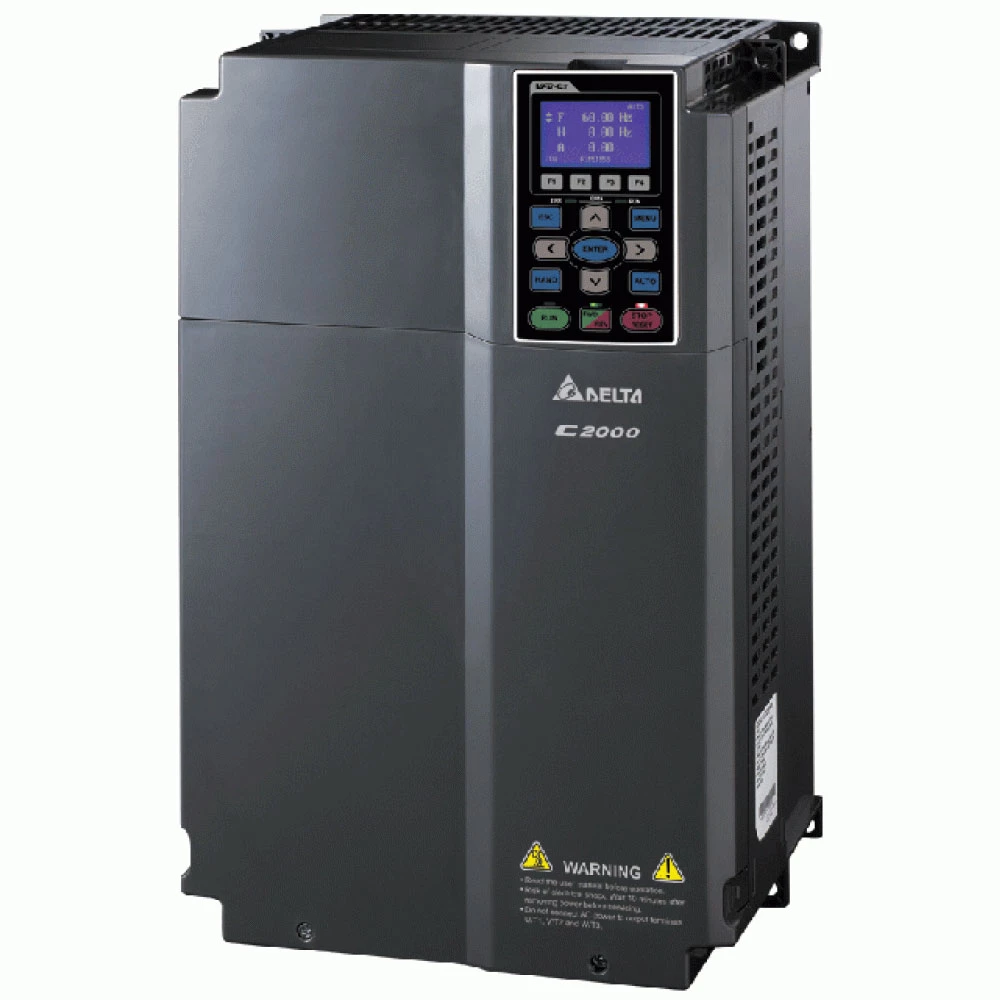

Преобразователь частоты Delta Electronics VFD220C43А-21 серии VFD-C2000Plus рассчитан на управление двигателями мощностью до 22 кВт и номинальным током до 45А; преобразователь имеет встроенный тормозной модуль.

В преобразователи серии С2000 заложены самые современные алгоритмы управления скоростью, моментом и положением, что позволяют использовать эти модели в приводах любой сложности и назначения. Использование опциональных плат позволяет подключать энкодеры различных типов для организации замкнутых систем управления, а также расширять количество доступных входов / выходов.

Надежность преобразователей данной серии обеспечивается использованием комплектующих ведущих мировых производителей, контролем качества на всех этапах производства, конструктивным разделением потоков охлаждающего воздуха силовой части и блока управления, наличием дросселя в цепи постоянного тока для моделей от 37 кВт и выше, комплексом программных и аппаратных защит как самого преобразователя, так и привода в целом.

Штатный пульт управления позволяет не только просматривать и редактировать параметры и переменные привода, но и организовывать пользовательские экраны с произвольным выводом информации и использованием четырех программируемых кнопок управления. Конструкция пульта позволяет выносить его на расстояние до 5 метров, использовать для хранения и переноса до 4-х наборов параметров, а также использовать в качестве регистратора 30 последних ошибок.

Встроенный программируемый контроллер и набор опциональных плат для связи по различным протоколам позволяют легко интегрировать преобразователь в существующие системы управления, а также организовывать сложные алгоритмы управления без использования внешнего контроллера.

Основные области применения

• Оборудование для химической и деревоперерабатыващей промышленности (экструдеры, смесители, вибраторы, сепараторы, натяжные устройства, пескоструйные аппараты, продольно-строгальные станки).
• Станочное оборудование (станки с ЧПУ, токарные, фрезерные, сверлильные, шлифовальные станки, обрабатывающие центры, прессы и т.д.).
• Подъемно транспортное оборудование (краны, лебедки, пассажирские лифты, элеваторы, эскалаторы, редукторы, конвейеры и т.д.).
• Упаковочное и пищевое оборудование.
• Текстильное, компрессорное, насосное, вентиляционное и др. оборудование.

Серия VFD-C использует FOC-векторное управление в качестве базовой технологии управления двигателем, за счет чего достигаются беспрецедентно высокие характеристики привода, такие как пусковой момент, точность поддержания скорости и момента в широком диапазоне регулирования.

Большой эксплуатационный ресурс в совокупности с контролем времени наработки наиболее важных компонентов обеспечивают длительную и надежную эксплуатацию изделия.

Основные особенности

• Режимы управления скоростью, моментом, положением
• Модульный дизайн с большим количеством плат расширения
• Встроенный ПЛК с LD-программированием и часы реального времени
• Модели с двумя наборами номинальных данных (для нормального/тяжелого рабочего цикла)
• Управление/ограничение момента в 4-х квадрантах
• Управление стандартными асинхронными двигателями и синхронными сервомоторами в разомкнутом и в замкнутом контуре скорости
• Стартовый момент: до 150% на 0.5Гц (без обратной связи); до 150% на 0Гц (с энкодером)
• Стабильное управления скоростью на низких частотах, до 200% момента на нулевой скорости в режиме FOC+PG
• Помимо традиционного ПИ-регулятора в контуре скорости, в VFD-C используется PDFF-управление, которое устраняет перерегулирование и улучшает отклик системы
• Функция безопасной остановки двигателя в соответствие со стандартами EN954-1, EN60204-1 и IEC61508 для предотвращения травмирования персонала от случайного запуска
• Функция синхронизации угловых положений вала нескольких приводов
• Встроенные CANOpen и Modbus, опциональные PROFIBUS-DP, DeviceNet, MODBUS TCP и Ethernet/IP интерфейсы
• Встроенный тормозной ключ (в моделях до 30кВт включительно)
• Встроенный дроссель постоянного тока (в моделях от 37кВт)
• Встроенный RFI-фильтр
• Съемный цифровой пульт управления с текстовым ЖК-дисплеем
• Платы расширения входов/выходов и для подключения энкодера
• Быстросъемный вентилятор

Применение: Автоматизация предприятия
