50161DEK - Трансформатор тока ТШП-0,66 0,5 2500/5 15ВА, диаметр 100 мм

Код товара: 50161DEK

Артикул: 50161DEK

0 отзывов

Наименование товара: 50161DEK - Трансформатор тока ТШП-0,66 0,5 2500/5 15ВА, диаметр 100 мм

Производитель: Dekraft

Гарантия производителя
Товар сертифицирован

Цена

5 810,25 р. с НДС

Под заказ

Описание

Трансформаторы тока ТШП-0,66, ТОП-0,66предназначены для контроля и передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Трансформаторы имеют два класса точности:

- класс точности 0,5S применяется для коммерческого учета электроэнергии;

- класс точности 0,5 применяется в схемах измерения или технического учета электроэнергии.

Трансформаторы тока ТШП-0,66 устанавливаются на одну или несколько параллельно включенных шин распределительного устройства, которые служат первичной обмоткой.

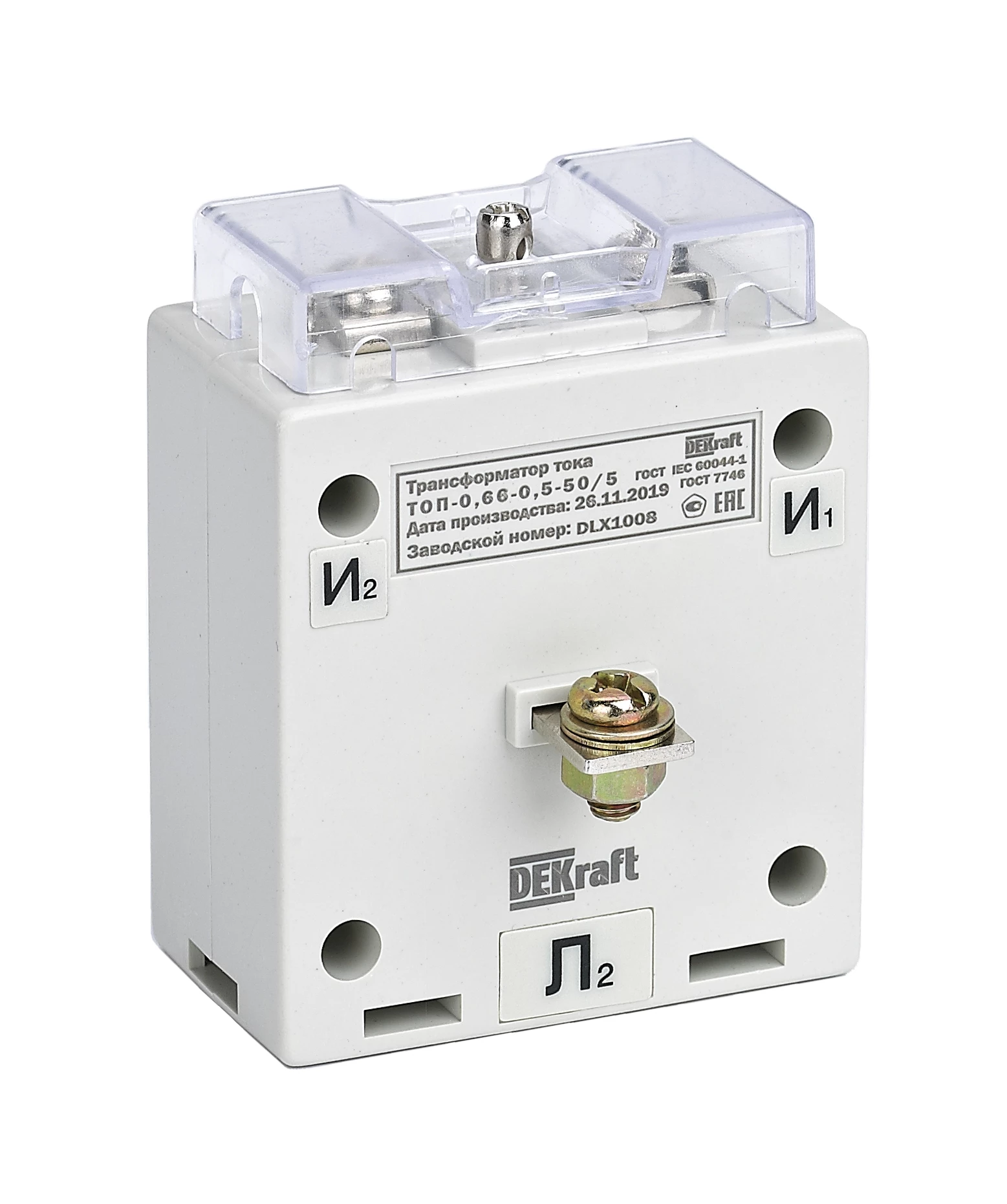

Трансформаторы токаТОП-0,66 предназначены для установки на опорной плоскости, при этом первичная обмотка (шина) уже встроена в устройство.

Корпус трансформаторов тока выполнен из легированного поликарбоната. В комплекте имеется пломбировочная крышка, предназначенная для защиты выводов вторичной обмотки от несанкционированного доступа.

Крепление трансформаторов производится с помощью крепежных металлических пластин или с помощью крепежной металлической шины, которые также входят в комплект поставки.

Принцип действия

Принцип действия измерительных трансформаторов тока заключается в снижении до необходимого уровня силы тока от первичного источника, к которому запитан измерительный прибор. Главное применение таких трансформаторов – контроль и снятие точных показаний в высоковольтных сетях. Основная особенность устройства заключается в полном контроле силы тока и обеспечении безопасной работы с подключенной контрольно-измерительной аппаратурой, на которую ограничена подача тока высокого значения.

Трансформатор тока состоит из замкнутого сердечника, набранного из тонких листов электротехнической стали, и двух обмоток — первичной и вторичной. Первичную обмотку включают последовательно в контролируемую цепь, ко вторичной обмотке присоединяют токовые катушки различных приборов и реле.

Сфера применения

Трансформаторы тока ТОП-0,66, ТШП-0,66 применяются для установки в низковольтных комплектных устройствах (ГРЩ, ВРУ,шкафах учетных и др.) для присоединения расчетных счетчиков электроэнергии, счетчиков технического учета, измерительных приборов и других устройств управления и сигнализации.

Конструкция и монтаж		Использование

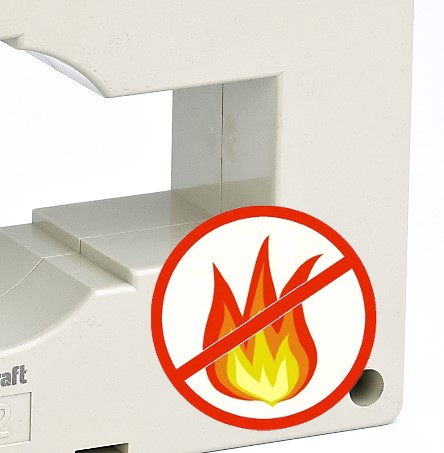

	Огнестойкий материал корпуса Корпус трансформатора выполнен из огнестойкого поликарбоната, что обеспечивает пожаробезопасность электроустановки		Межповерочный интевал 12 лет Высокие метрологические характеристики трансформаторов позволяют проводить периодическую поверку не чаще чем раз в 12 лет
	Пломбировочная крышка, входящая в комплект поставки, защищает выводы вторичной обмотки от несанкционированного доступа, тем самым предотвращая хищение электроэнергии		Первичная поверка Каждая единица трансформатора тока проходит первичную поверку, поверительное клеймо наносится на паспорт изделия

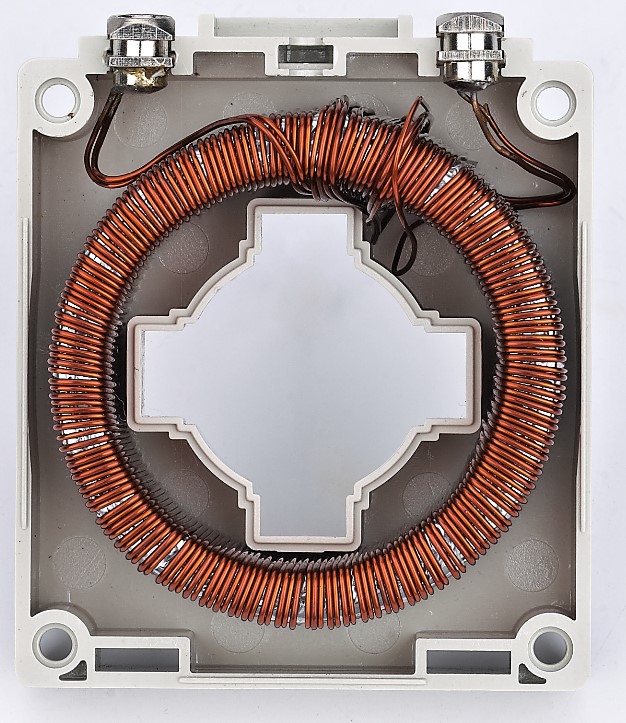

	100% медная вторичная обмотка Вторичная обмотка и клеммы выполнены из 100% меди, что обеспечивает наименьшие потери мощности и стабильную работу устройства		Высокая точность измерений В ассортименте два класса точности — 0,5 и 0,5S, что позволяет использовать трансформаторы тока не только для технического, но и для комерчекого учета электроэнергии
	Климатическое исполнение УХЛ3 Раширяет сферу применения трансформаторов тока и позволяет их устанавливать в наиболее суровых климатических условиях

Применение: Автоматизация предприятия

Основные технические характеристики

Технические характеристики	ТОП-0,66		ТШП-0,66
Номинальное напряжение Uном, кВ	0,66		0,66
Наибольшее рабочее напряжение Uнр, кВ	0,72		0,72
Номинальная частота, Гц	50		50
Габарит	-		30	40	60	80	100	120
Номинальный первичный ток I1ном, A	5, 10, 15, 20, 25, 30, 40, 50, 75, 80, 100		100, 150, 200, 250, 300	300, 400, 500, 600	400, 500, 600, 750, 800, 1000	750, 800, 1000, 1200, 1500	800, 1000, 1200, 1500, 2000, 2500, 3000	1500, 2000, 2500, 3000, 4000, 5000
Номинальный вторичный ток I2ном, A	5
Класс точности	0,5	0,5, 0,5S
Номинальный коэффициент безопасности приборов КБном	5
Номинальная вторичная нагрузка, ВА	5		5	5, 10	5, 10	10	10, 20	10, 20
Климатическое исполнение по ГОСТ 15150-69	УХЛ3

Документы

Сертификат ТОП-0.66 ТШП-0.66 ЕАЭС № RU Д-FR.БЛ08.В.00695_19.pdf.pdf Руководство по эксплуатации ТОП-0.66 ТШП-0.66 DEKraft .pdf.pdf.pdf Свидетельство ТШП-0.66 ТОП-0.66.pdf.pdf.pdf Каталог Измерительное оборудование DEKraft 2020.pdf.pdf Каталог Трансформаторы тока DEKraft .pdf.pdf.pdf
